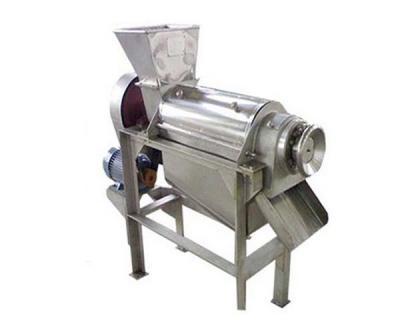

西红柿榨汁机

概述:该机由前支座、进料斗、螺旋轴、过滤网、盛汁器、后支座、出渣槽等部件组成,螺旋主轴左端支承于滚动轴承座内,右端支承于手轮轴承座中,电动机通过一对皮带轮驱动螺旋轴进行运转。

详情

该机由前支座、进料斗、螺旋轴、过滤网、盛汁器、后支座、出渣槽等部件组成,螺旋主轴左端支承于滚动轴承座内,右端支承于手轮轴承座中,电动机通过一对皮带轮驱动螺旋轴进行运转。
工作原理编辑
1)工作过程。首先由动力部分输入动力,从齿轮7处传递挤压扭矩,带动整个挤压螺旋辊4实现图示方向转动,挤压筒2与挤压螺旋辊4存有间隙,不随之滚动;然后进料1处持续投入压榨原料;原料进入桶内,在螺旋辊4作用下持续向左推送,横截面积由A1连续减小至A3,极限状态时为0,实现挤压;残渣与汁液从汁液引出5处开始逐渐分离,最后在挤压筒2左端实现出渣6,汁液随挤压筒2表面流出。其中A3/A1=出渣率(出渣率+榨汁率=100%)。
2)挤压筒随动控制。在挤压过程中,设计挤压筒2可以横向左右运动(如图1俯视图所示),主要考虑到榨汁过程中原料汁液含量不稳定或者出渣率/榨汁率变化(如不同含糖率的甘蔗或者甘蔗的不同部位等)引起螺旋辊、挤压筒、原料三者间的作用力出现较大变化,造成功率浪费和出渣率过高等问题。通过增加随动挡块8与挤压筒2一体、弹簧9和液压缸10;实现挤压筒2在榨汁过程中根据原料不同、出渣率不同,适时调节挤压筒2和挤压螺旋辊4横向相对位置,进而比较精确地控制出渣率和挤压作用力,提高工作效率。其实质是使横截面积A3可调,通过控制A3与A1的比值,即出渣率来实现的。
3)螺旋辊锥面导引。在A1到A3之间,挤压螺旋辊4右端锥面部分增加了螺旋导引结构,不再是常见的光滑锥面;使原料横截面积逐渐变化的同时,导引残渣跟随螺旋槽向右运动,直到挤压筒2右端离开,实现出渣6。避免残渣在辊筒间隙处停留楔紧造成出渣不畅。 [1]
应用领域编辑
由螺旋轴推进式挤压,具有破碎、榨汁、排渣功能。
